Settlements UI

01 / Задача

Редактор полигонов с импортом GeoJSON

Нужно было сохранить исходный рабочий интерфейс картографического приложения, убрать корпоративные адреса и данные и сделать безопасный публичный сценарий. В демо доступны просмотр, редактирование, экспорт, массовый импорт и импорт непосредственно в карточку выбранной территории.

Сценарий: Редактирование границ городов, районов и других территорий.

Что делал

• Карточки объектов, слои карты и редактирование геометрии.
• Связка React/MobX с MapLibre и Mapbox Draw. Импорт и экспорт геометрии.
• Для демки сделал адаптер вместо корпоративного API. Убрал рабочие данные и закрытые registry-зависимости.
• Деплой, правки вёрстки, проверка массового импорта и набор границ из OpenStreetMap.

03 / Технологии

Что использовано

Доли по размеру прикладных файлов Git в закреплённой версии. Каждый файл отнесён к одной подсистеме по правилам scripts/generate-stack-share.mjs; тесты, ассеты, зависимости и generated-файлы исключены. Округление — до 0,1%. Это состав кода, а не уровень владения технологиями.

04 / Решения

Как устроен проект

• Исходная тема sppi-dark: тёмный фон, жёлтые элементы управления и исходные цвета статусов.
• MapLibre получает обычные тайлы OpenStreetMap. Указана атрибуция; массовая загрузка карт и офлайн-кеширование не реализованы.
• Штатные экраны FilesScreen → PolygonsScreen → PolygonEditScreen работают через локальный адаптер контрактов OData и geo-import.
• Импорт сначала проходит проверку и просмотр. Применение переносит только валидные полигоны в основной редактор; повторное применение не создаёт новых копий с тем же importId.

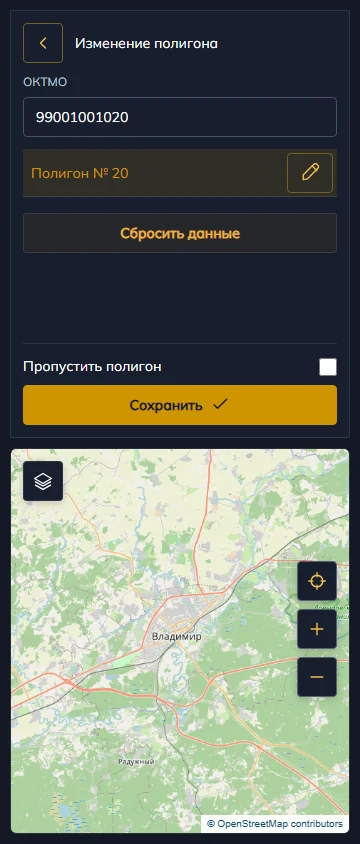

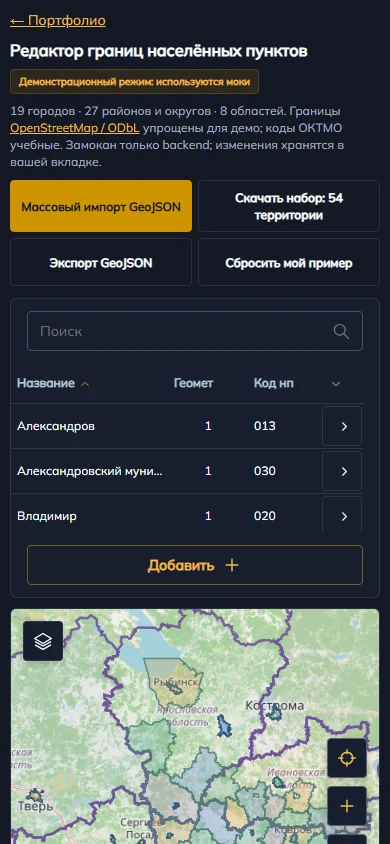

• Standalone-стили собраны в единую область .sppi-dark: исходные цвета, единые SVG-иконки, размер действий 40 px, адаптивные карточки файлов. ResizeObserver синхронизирует MapLibre с изменениями панелей и экрана.

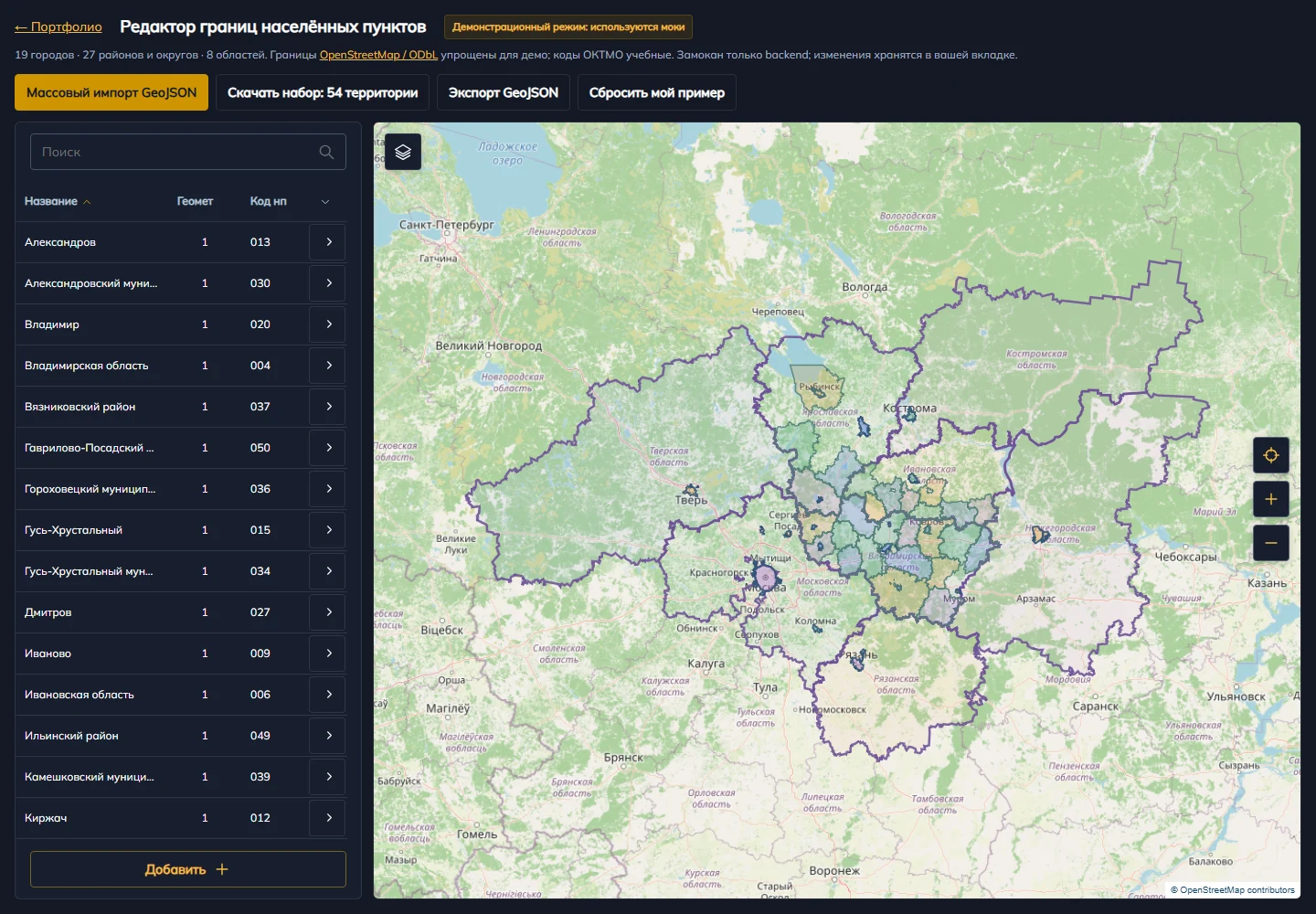

• Контуры OpenStreetMap упрощены с сохранением топологии: 54 территории, 21 421 вершина, 7 MultiPolygon. Области, районы и города имеют разную прозрачность; исходные цвета управления и статусов сохранены.

05 / Проверка

Сценарии демки

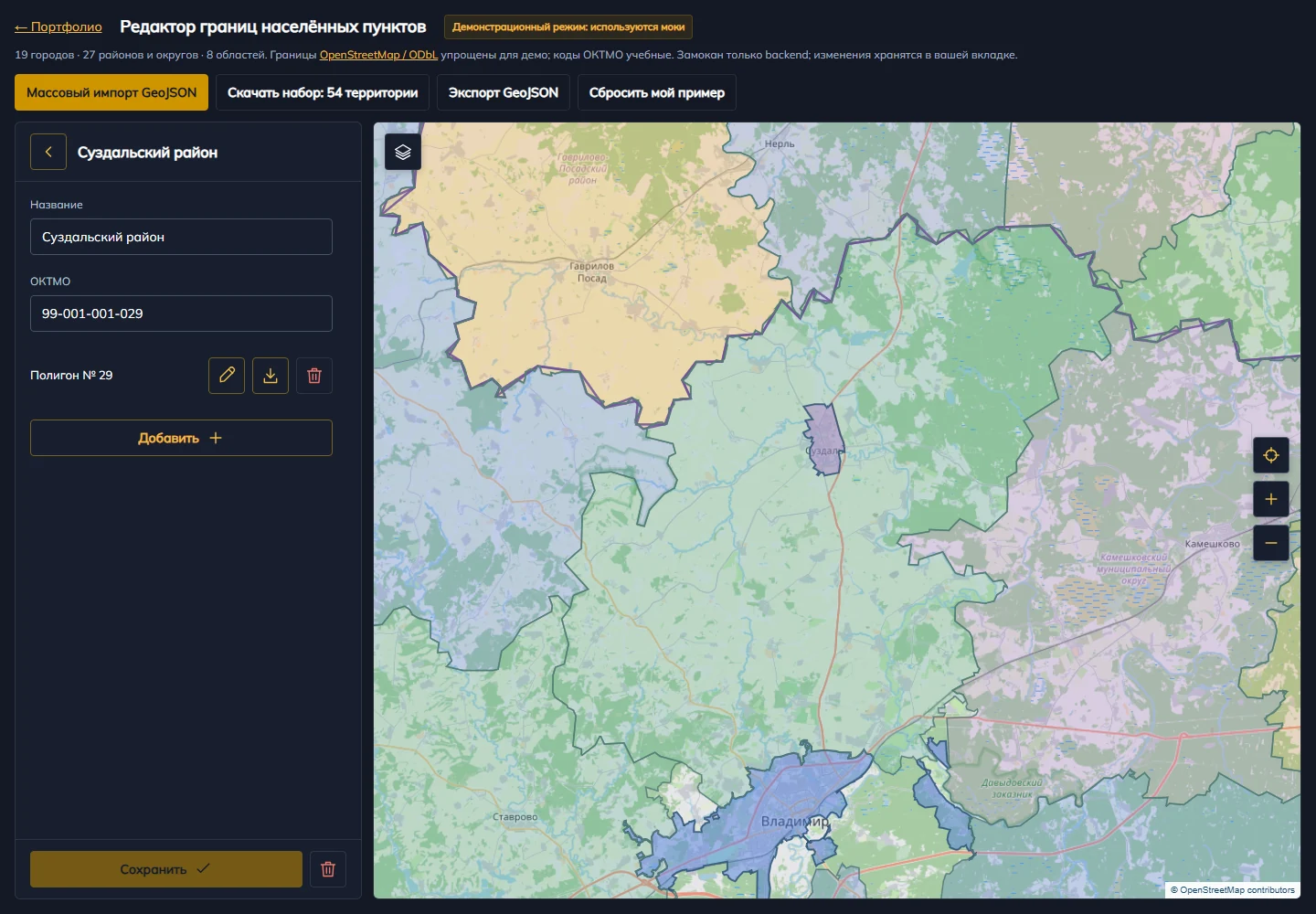

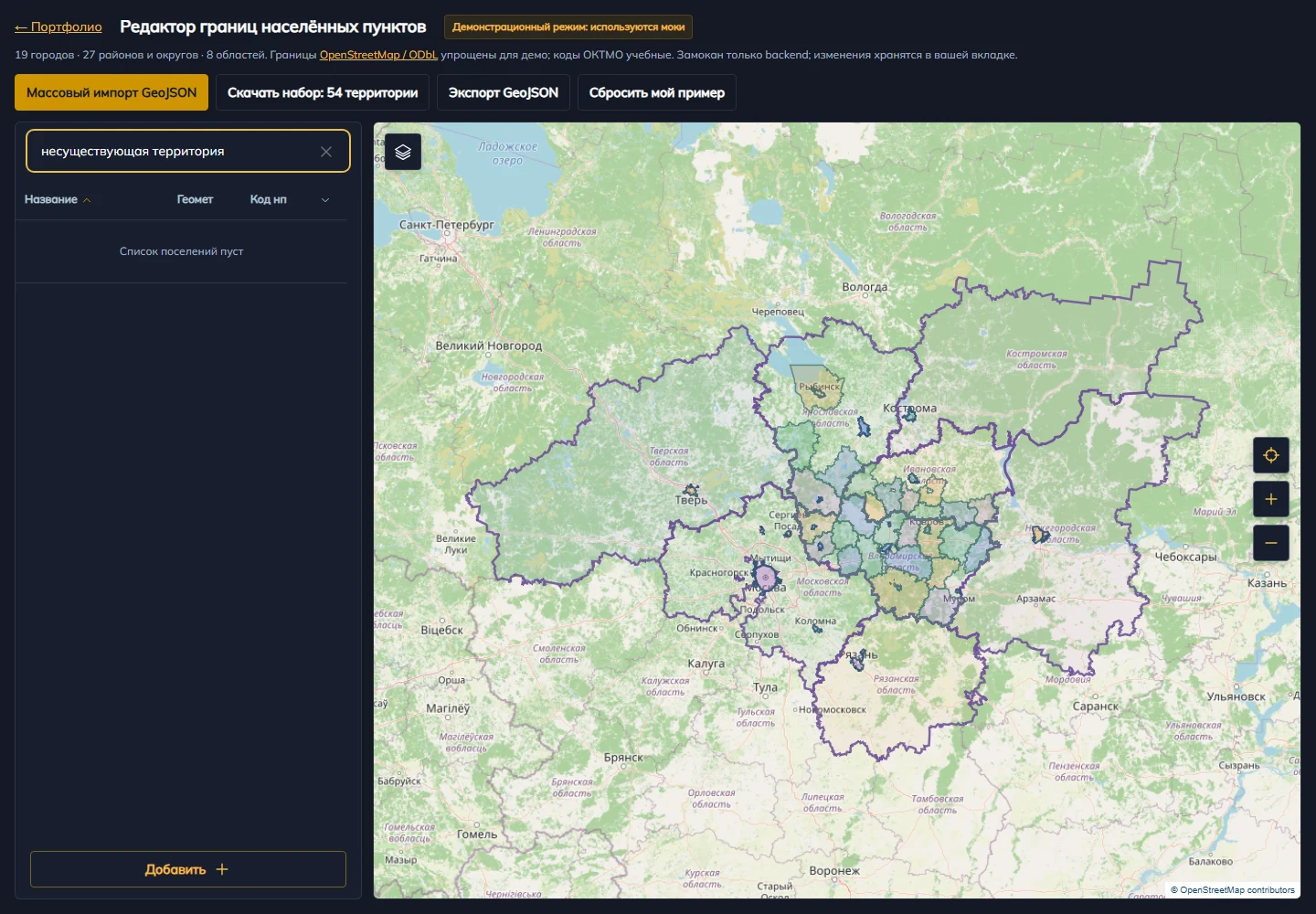

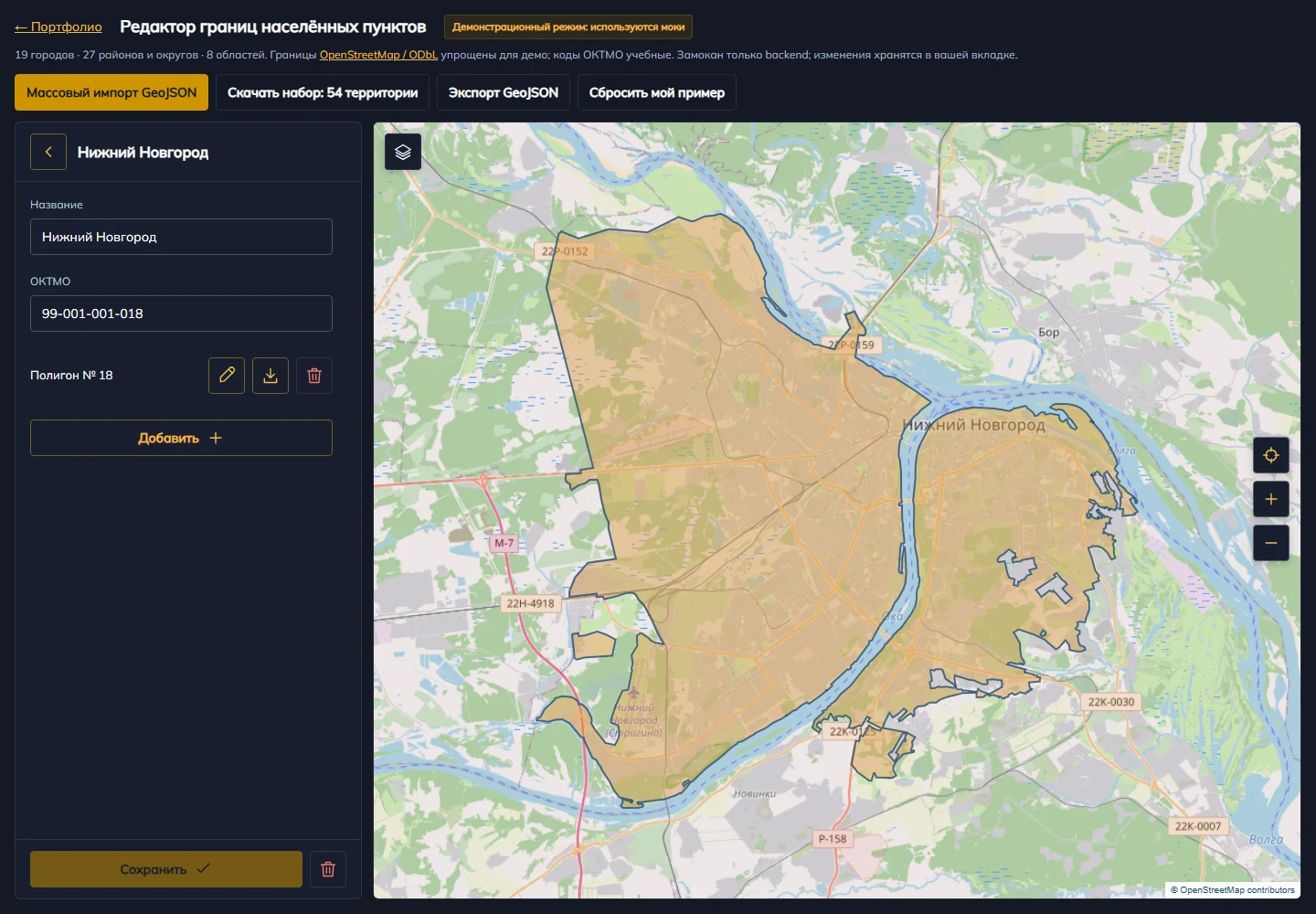

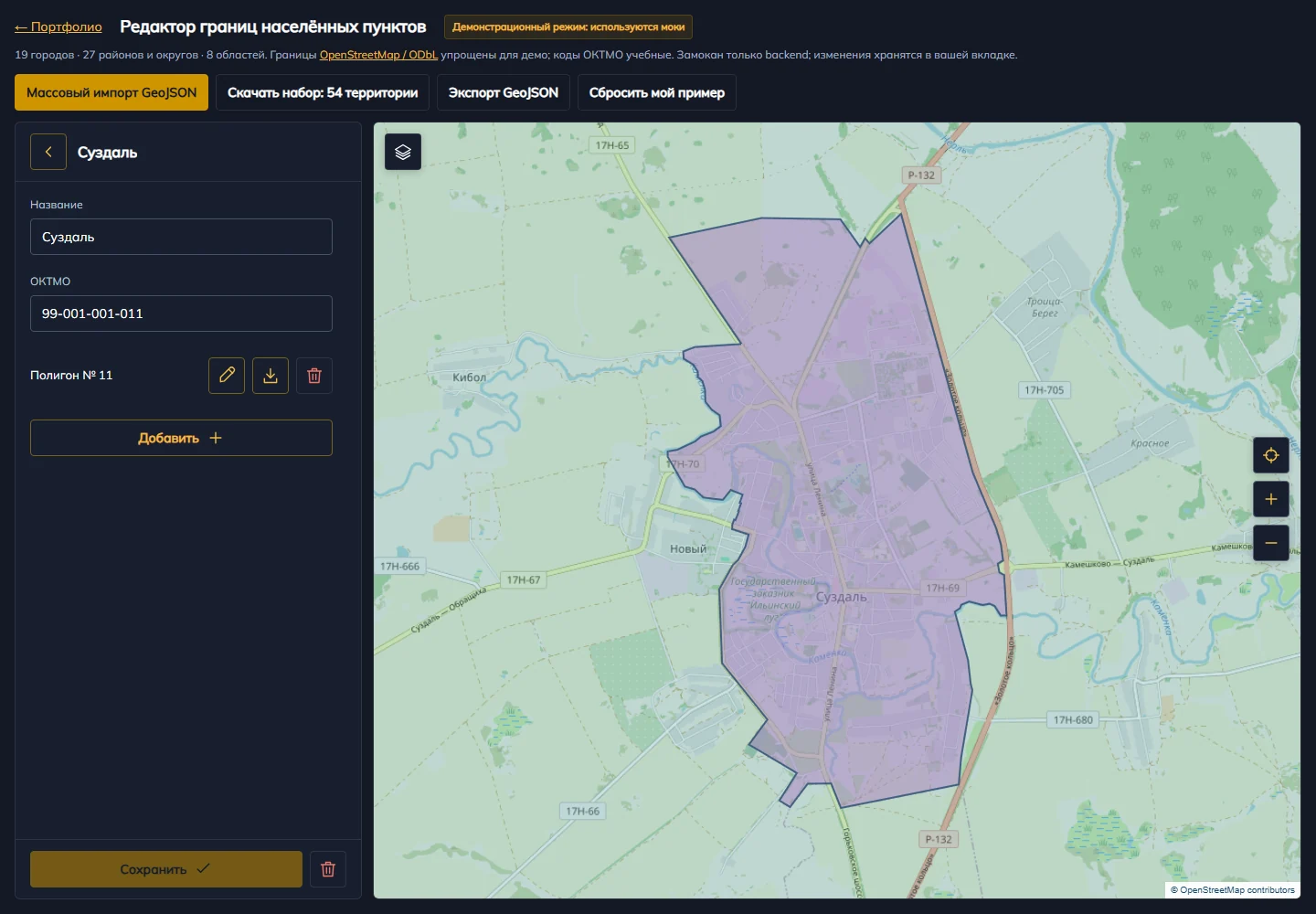

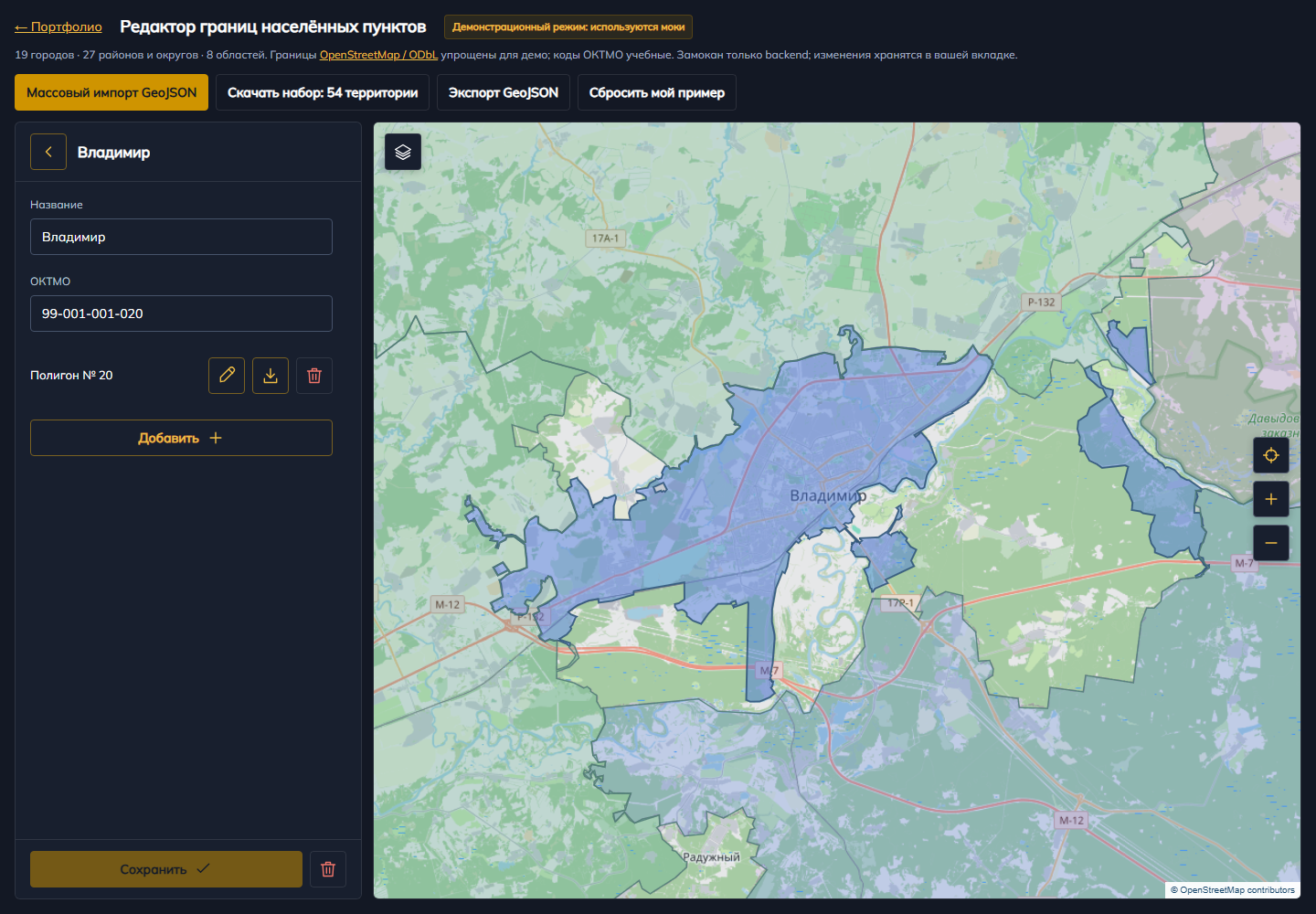

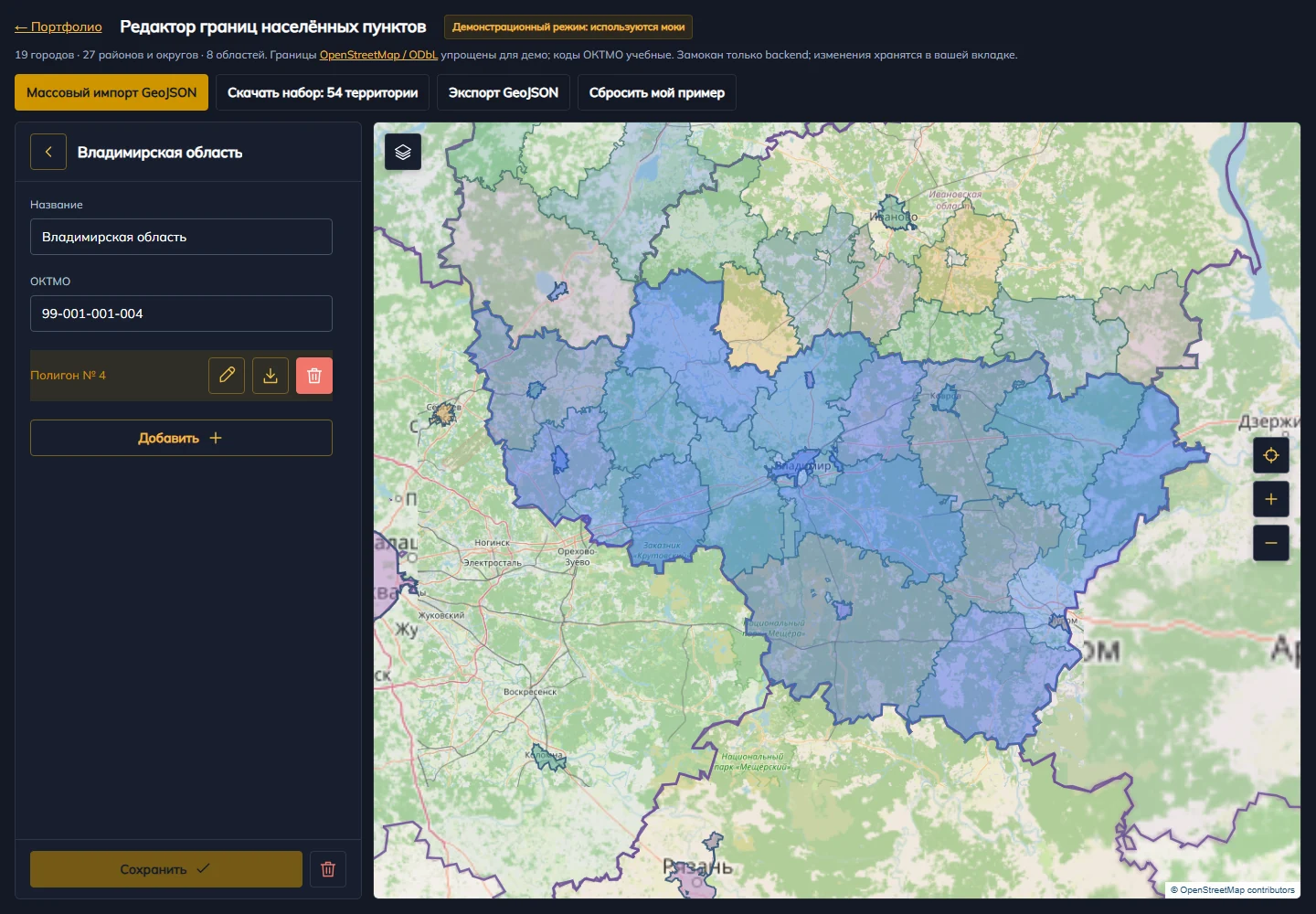

1. Найти Владимир, Суздаль, Нижний Новгород, Суздальский район или Владимирскую область; открыть карточку и приблизить контур.

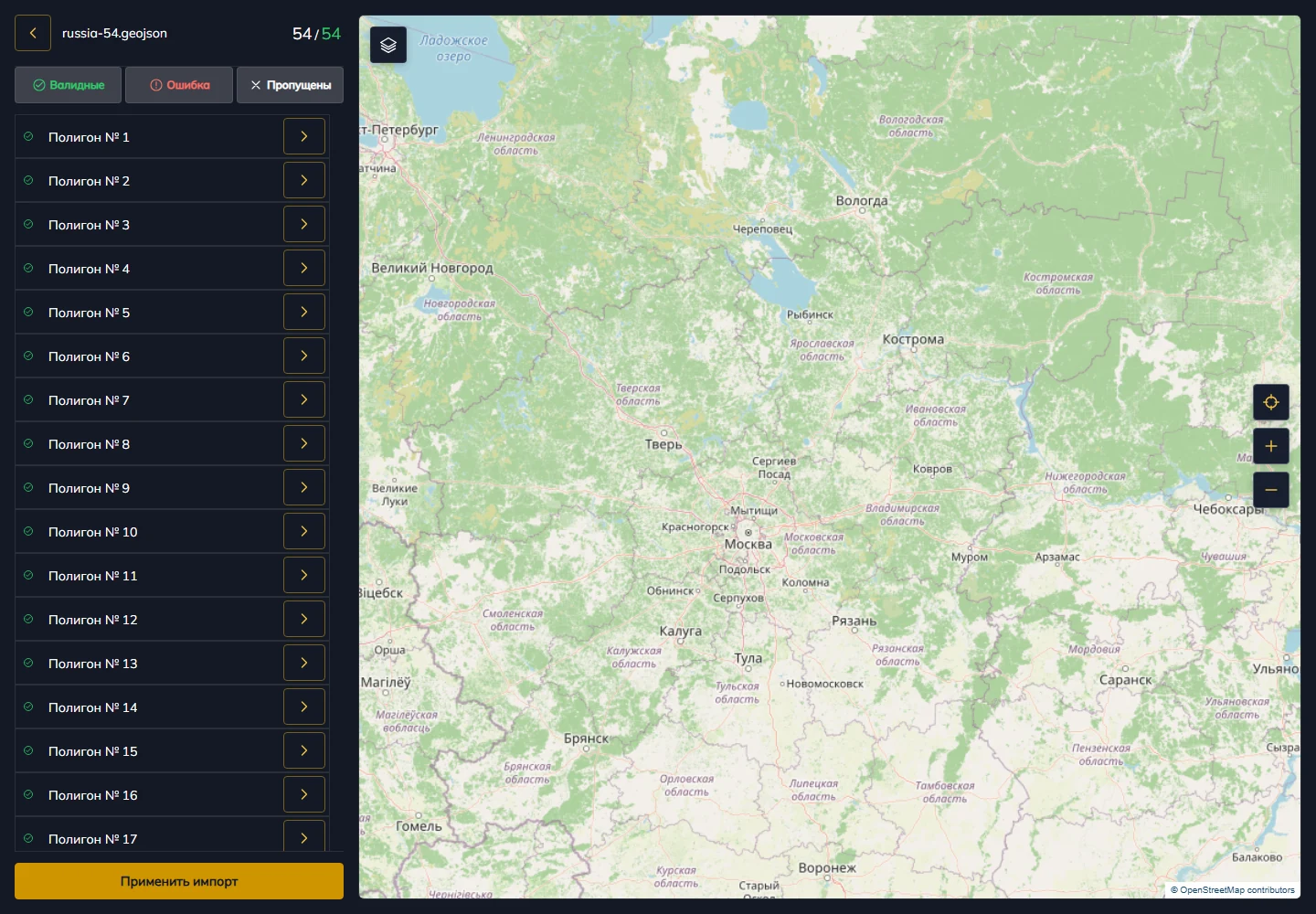

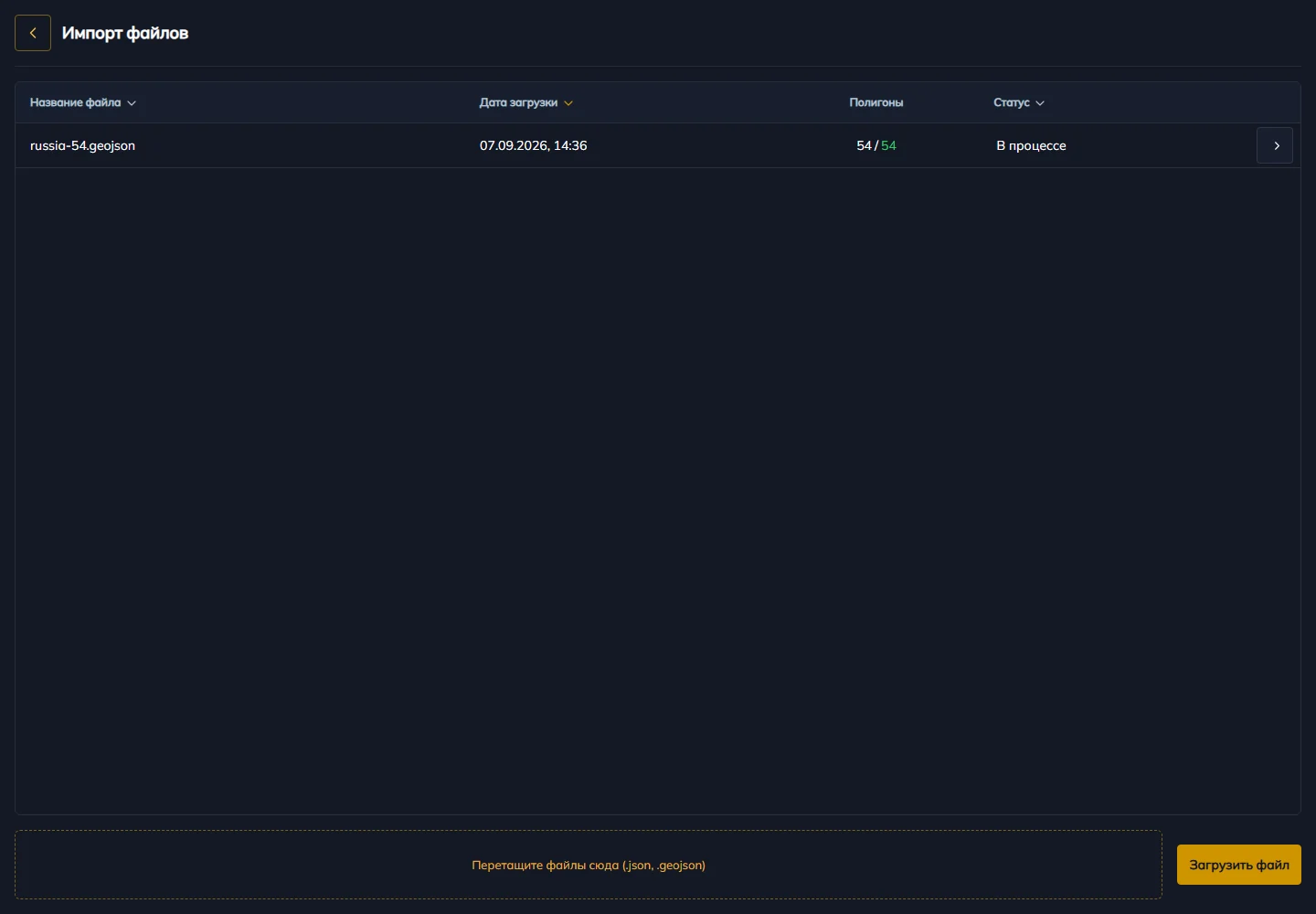

2. Скачать набор из 54 территорий, загрузить его через массовый импорт и проверить все геометрии.
3. Открыть файл: список полигонов, статусы, фильтры и карта с общими границами.

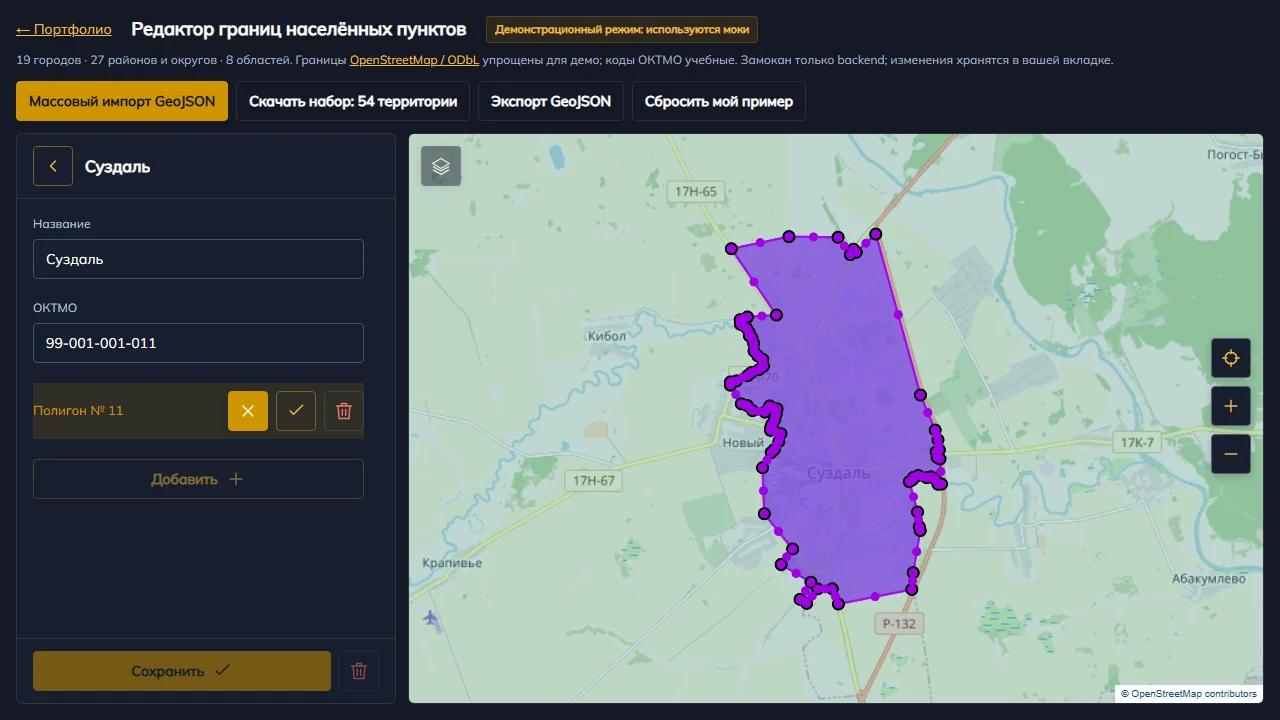

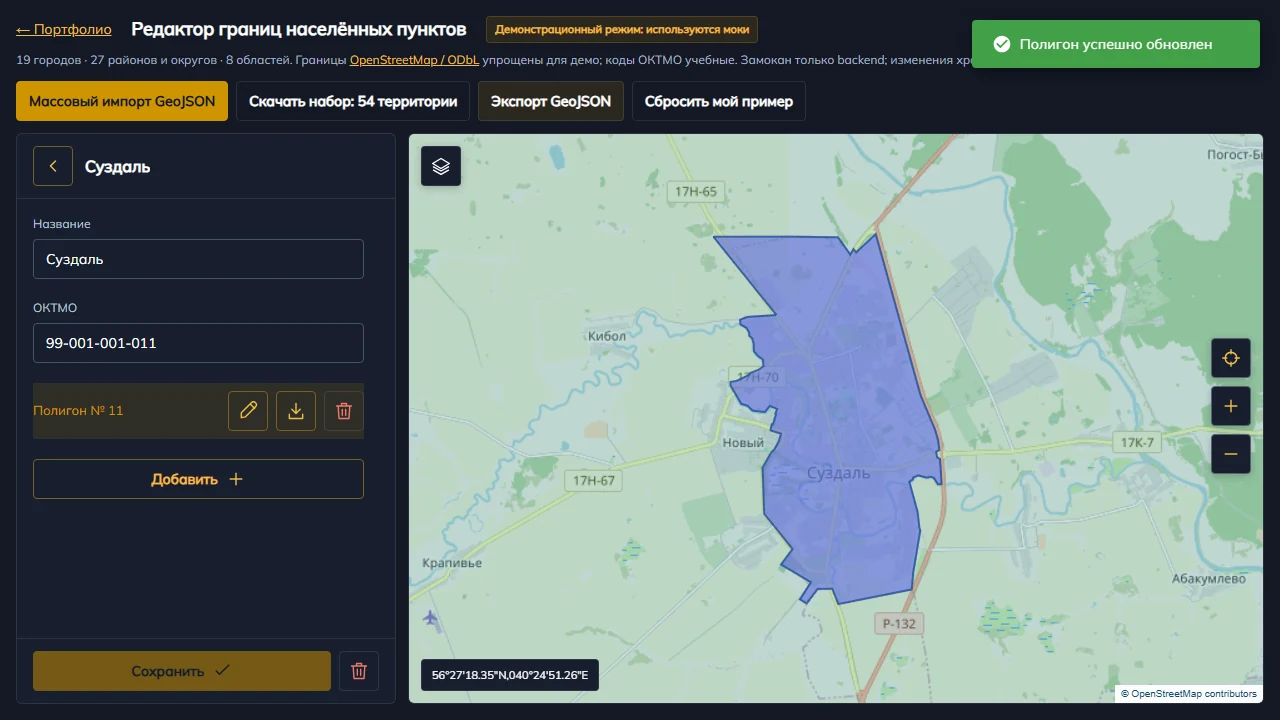

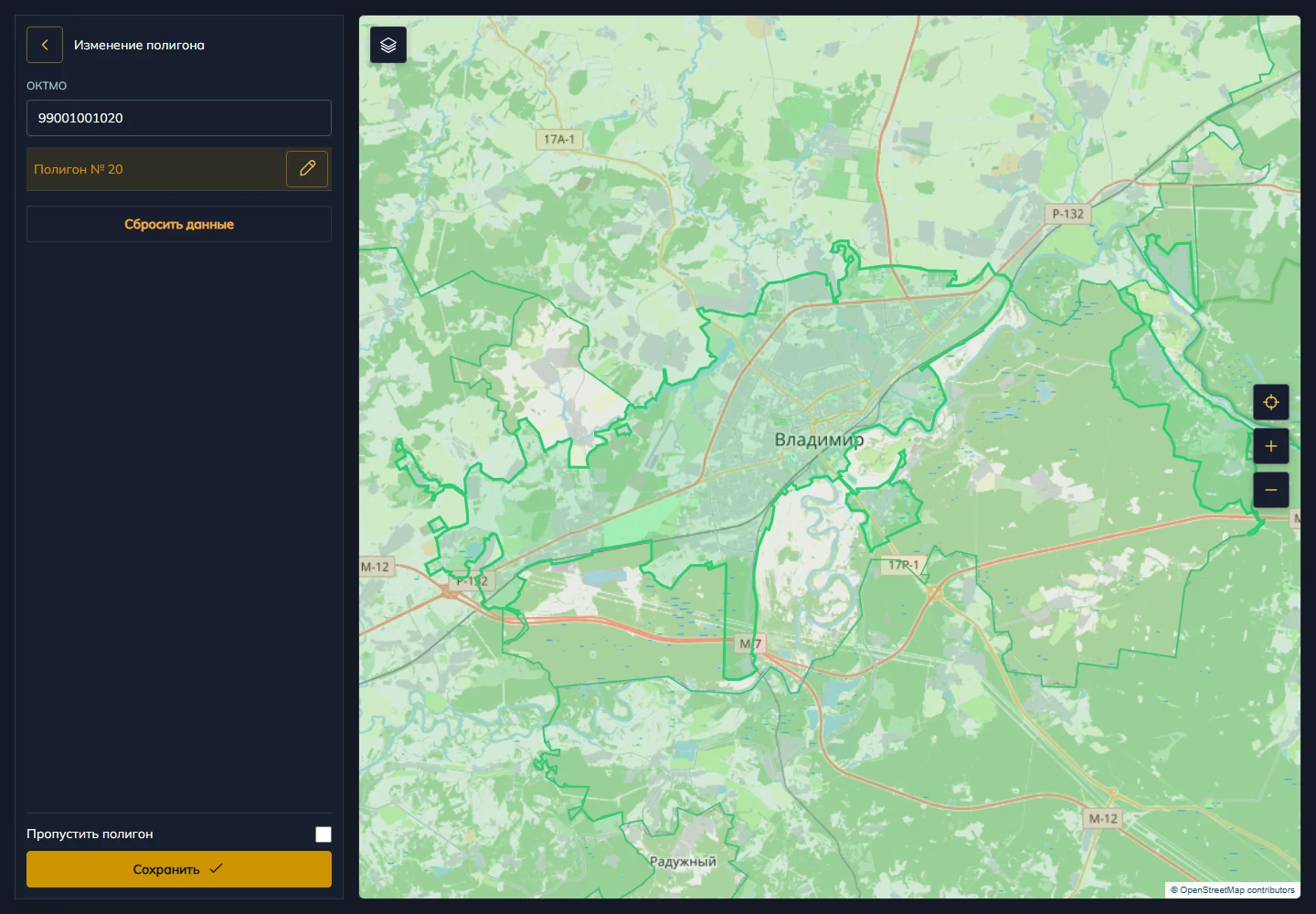

4. Открыть полигон: редактирование, сброс исходной геометрии, явный пропуск и сохранение.

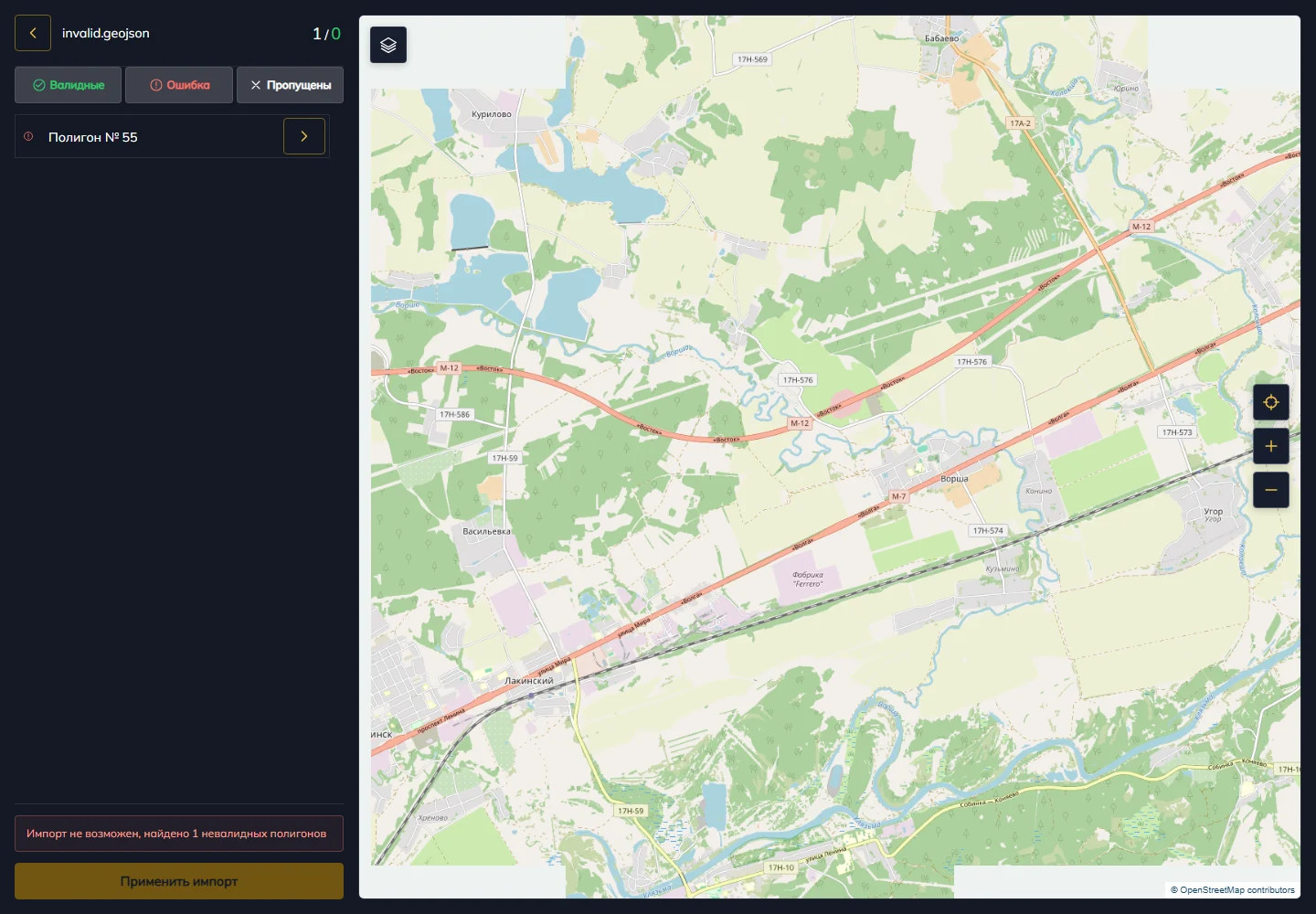

5. Исправить или пропустить ошибки, нажать «Применить импорт», закрыть модуль и экспортировать результат из основного редактора.
6. Сбросить пример; проверить, что другая вкладка не получила импортированные файлы.

Результаты проверок

• Статическая сборка обслуживается общим Nginx; отдельного backend-процесса GIS на VPS нет.
• 54 объекта; 21 421 вершина после упрощения, 76–926 на объект, до 480 на кольцо. Это характеристика набора, а не оценка точности границ.
• В одном контрольном запуске Chromium на опубликованной версии: первый список 1.80 с, импорт 54 территорий 0.66 с. Измерен интерфейс на тестовой машине; это не нагрузочный тест или SLA.

Ограничения

• Только backend заменён памятью вкладки. Серверный OData/PostGIS-сервис не подключён; закрытый исходный репозиторий остаётся приватным.
• Пределы адаптера: 20 файлов, 500 полигонов в файле, 1000 в сессии; текст файла до 5 MB. Поддержаны Polygon/MultiPolygon и EPSG:4326/3857.
• После перезагрузки импортированные данные исчезают. Экспорт GeoJSON позволяет сохранить результат у себя.
• Тайлы OpenStreetMap загружаются с внешнего сервера. Без него подложка не загрузится.
• Границы OSM упрощены для редактора, не являются кадастровыми данными. Города — контуры place=city/town, районы и области — boundary=administrative; коды ОКТМО учебные. Источник и ODbL указаны в демо и скачиваемом GeoJSON.
